Jaki kabel do rolet zewnętrznych? Praktyczny wybór

Budujesz nowy dom i rolety zewnętrzne mają być wisienką na torcie - blokują słońce, dają prywatność, a z napędem sterujesz wszystkim z kanapy. Ale nagle stajesz przed dylematem: jaki kabel pociągnąć, żeby silnik nie charczał, a instalacja nie sprawiła niespodzianek po latach? Rozmawiamy o prostym zasilaniu 230V z domowej sieci, doborze przekroju i liczby żył pod kątem mocy rolety, oraz kablu odpornym na deszcz i UV. Plus praktyczne rady, jak zaplanować trasę z zapasem i montaż z głową, by uniknąć przeróbek i cieszyć się komfortem bez stresu.

• Zasilanie rolet zewnętrznych prądem 230V
• Jaki przekrój kabla do silnika rolety
• Liczba żył w kablu do rolet zewnętrznych
• Odporny kabel na warunki zewnętrzne
• Długość kabla z zapasem do rolety
• Montaż okablowania przed roletami
• Dopasowanie kabla do mocy rolety
• Pytania i odpowiedzi: jaki kabel do rolet zewnętrznych

Zasilanie rolet zewnętrznych prądem 230V

Silniki rolet zewnętrznych najsensowniej zasilasz standardowym prądem jednofazowym 230V prosto z domowej instalacji. To rozwiązanie proste jak budowa cepa - nie kombinuj z bateriami czy panelami solarnymi, bo sieć elektryczna daje stabilną moc na codzienne otwieranie i zamykanie. Domowa rozdzielnia obsłuży kilka rolet bez mrugnięcia okiem, a koszt kabla jest minimalny w porównaniu do gadżetów. Wyobraź sobie ulgę, gdy zamiast walczyć z ładowarkami, podłączasz jak zwykłe oświetlenie. W praktyce rolety z takim zasilaniem działają latami, bez spadków wydajności.

Przy sterowaniu pilotem lub aplikacją Wi-Fi prąd 230V płynie tylko w momencie ruchu rolety, resztę czasu sterownik stoi w trybie czuwania. To oszczędza energię i przedłuża życie mechanizmu. Jeśli masz włączniki przy rolecie, kabel musi obsłużyć też sygnał sterujący, ale baza to zawsze 230V. Normy elektryczne, jak PN-IEC 60364, zalecają takie podejście dla instalacji zewnętrznych, by zapewnić bezpieczeństwo. Dzięki temu unikniesz przegrzewania i awarii w upalne dni.

Instalując rolety w nowym domu, zaplanuj obwód dedykowany dla automatyki - najlepiej z wyłącznikiem różnicowoprądowym 30mA. To chroni przed porażeniem, zwłaszcza na zewnątrz. Silnik pobiera impulsowo 100-300W, co mieści się w standardowym zabezpieczeniu 10A. Zasilanie 230V integruje się z systemami smart home, jak te na Zigbee czy Z-Wave, bez dodatkowych transformatorów.

Jaki przekrój kabla do silnika rolety

Do większości silników rolet zewnętrznych wystarczy kabel o przekroju 1,5 mm², ale jeśli trasa jest dłuższa niż 20 metrów lub roleta szeroka na ponad 3 metry, idź w 2,5 mm². Przekrój dobierasz tak, by spadek napięcia nie przekroczył 3-5%, co zapobiega słabemu momentowi obrotowemu silnika. Na przykład przy mocy 150W i 10 metrach kabla 1,5 mm² działa idealnie, bez strat. Zbyt cienki przewód, jak 0,75 mm², spowoduje nagrzewanie i skróci żywotność - lepiej nie ryzykować.

Oto tabela z zaleceniami przekrojów w zależności od długości trasy i mocy silnika:

Tabela bazuje na obliczeniach spadku napięcia wg wzoru U = I * R * L, gdzie rezystancja miedzi to ok. 0,017 Ω*mm²/m. Dla rolet zewnętrznych zawsze sprawdzaj specyfikację silnika od producenta. W nowych instalacjach elektrycznych z 2024 roku standardem jest oversizing o 20%, co daje margines na przyszłe rozszerzenia.

Przy grupowym zasilaniu kilku rolet z jednego obwodu sumuj moce i mnoż przez 1,5 dla bezpieczeństwa. Elektryk z uprawnieniami obliczy dokładnie, ale te wartości to solidna baza. Unikniesz błędów, które kosztują czas i nerwy podczas pierwszego testu rolety.

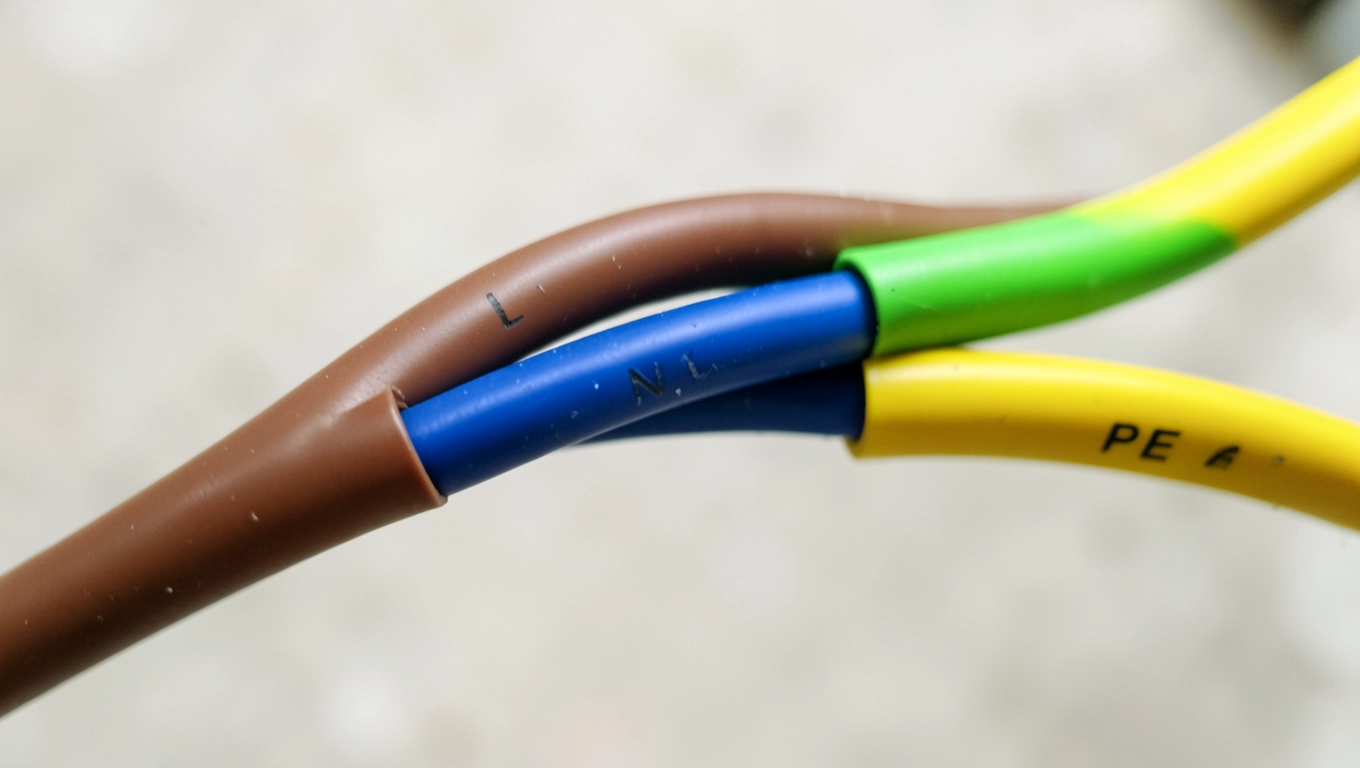

Liczba żył w kablu do rolet zewnętrznych

Podstawowy kabel do zasilania silnika rolety to trójżylowy: faza (L), neutralny (N) i uziemienie (PE) - oznaczone brązowy, niebieski, żółto-zielony. To wystarcza dla prostego sterowania włącznikami mechanicznymi przy rolecie. Przy pilotach radiowych lub Wi-Fi sterownik wewnątrz rolety potrzebuje tylko tych trzech żył, bo komunikacja idzie bezprzewodowo. Montaż jest banalny: podłączasz do zacisków silnika wg schematu z instrukcji.

Jeśli rolety łączysz w grupę sterowaną centralnie, np. z timerem lub czujnikiem zmierzchowym, weź kabel pięciożylowy: trzy do prądu plus dwie na sygnały sterujące (np. góra/dół). To pozwala na precyzyjne pozycjonowanie rolety bez kodowania. W systemach z przyciskami schodowymi liczba żył rośnie do siedmiu, ale dla domu jednorodzinnego rzadko przekracza pięć. Zawsze numeruj żyły taśmą, by nie pomylić podczas podłączania.

• Trójżylowy (3x1,5 mm²): zasilanie + uziemienie, sterowanie radiowe/Wi-Fi.
• Czterżylowy (4x1,5 mm²): dodaj żyłę sterującą dla włącznika impulsowego.
• Pięciożylowy (5x1,5 mm²): grupy rolet z centralnym sterownikiem.

Wybór liczby żył zależy od sposobu sterowania - dla Wi-Fi trzy wystarczą, dla przewodowego więcej. To minimalizuje przeróbki później, gdy zechcesz rozbudować system. Z praktyki wiem, że nadmiar jednej żyły ratuje przed kuciem bruzd po fakcie.

Norma PN-HD 60364-5-52 określa kolory i minimalną liczbę dla obwodów zewnętrznych. Uziemienie PE to podstawa bezpieczeństwa, zwłaszcza przy wilgoci. Testuj ciągłość po montażu multimetrem.

Odporny kabel na warunki zewnętrzne

Na zewnątrz kabel musi wytrzymać UV, deszcz, mróz i wiatr - wybierz typu YDYp lub NYM-J, z izolacją PVC lub XLPE o indeksie IP65. Te oznaczone 5G lub 6K są odporne na oleje i mechaniczne urazy, idealne do prowadnic rolet. Unikaj zwykłych przewodów wewnętrznych, bo po roku popękają od słońca. Producenci testują je wg IEC 60502, gwarantując 25 lat żywotności.

Rodzaje kabli zewnętrznych

• YKY: ziemny, bezzwrotny, na UV i wilgoć - do zakopania lub korytek.
• H07RN-F: gumowy, elastyczny, do ruchomych instalacji.
• FRHF: niepalny, niskodymny - dla bloków i biur.

Kable z płaszczem poliolefinowym nie twardnieją zimą poniżej -25°C. Montuj w peszlu lub rurkach karbonizowych, by chronić przed gryzoniami. W nadmorskich rejonach bierz z dodatkową osłoną solną.

Koszt różni się o 20-50% od zwykłych, ale oszczędza na wymianach. W 2024 roku dostępne są wersje z recyklingu, równie trwałe. Zawsze sprawdzaj certyfikat CE i oznaczenie na szpuli.

Wilgoć wnika w luźne złącza, powodując korozję - stosuj skrzynki IP67 z silikonem. To detale, które decydują o bezawaryjności na dekady.

Długość kabla z zapasem do rolety

Prowadź kabel od rozdzielni do mechanizmu rolety z zapasem 50 cm luzu na podłączenie i przyszłe serwisy. Przy trasie 15 metrów kup 16 metrów - lepiej obciąć niż przedłużać skrętkami. Zapas pozwala na regulację pozycji rolety bez paniki. Schemat trasy: pionowo w ścianie, poziomo w listwie, ostatnie 50 cm w peszlu do skrzynki.

Długość wpływa na spadek napięcia: co 10 metrów strata 1-2V przy 1,5 mm². Kalkuluj od źródła prądu do silnika, dodając 10% na zakręty. W wysokich budynkach dziel na odcinki z puszkami rozgałęźnymi.

Kalkulator zapasu

• Trasa prosta: +20 cm na końce.
• Z zakrętami: +1 m na 90°.
• W tynku: +50 cm luzu w puszce.

Taki zapas minimalizuje błędy montażowe. Elektrycy zawsze mierzą dwukrotnie, tnąc raz.

Wielu żałuje za małego luzu, gdy roleta wymaga kalibracji. 50 cm to złoty środek.

Montaż okablowania przed roletami

Zacznij okablowanie przed wstawianiem rolet - kładź bruzdy i rurki podczas tynkowania ścian. To oszczędza 70% kosztów i nerwów, bo później kucie betonu to koszmar. Planuj punkty pod skrzynki sterowników na wysokości 1,5 m od podłogi. W nowym domu instalator elektryczny zrobi to z automatyki w pakiecie.

Trasa kabla: od rozdzielni pionowo w szybie technicznym, poziomo pod sufitem, w dół do rolety. Używaj uchwytów co 50 cm, by uniknąć naciągu. Przed zalaniem tynkiem przetestuj przewód omomierzem.

Kroki montażu wstępnego

1. Narysuj schemat z odległościami.
2. Wykuwaj bruzdy 2x2 cm głębokości.
3. Wsuwaj peszel fi20 z linką pociągową.
4. Podłącz tymczasowo i sprawdź.
5. Zatynkuj, zostaw puszki IP55.

Taki montaż daje elastyczność - rolety stawiasz za rok, kabel czeka gotowy. Zimą unikniesz mokrej roboty na rusztowaniu.

W blokach koordynuj z deweloperem, by nie dublować prac. To buduje komfort bez pośpiechu.

Dopasowanie kabla do mocy rolety

Silniki rolet zewnętrznych mają moc 100-300W - dla standardowej na 2-3m szerokości bierz 150W jako bazę. Kabel musi obsłużyć prąd rozruchowy 3-5 razy wyższy przez 2 sekundy, stąd przekrój 1,5 mm² na 10A ciągłego. Oblicz: I = P / U = 150 / 230 ≈ 0,65A, z zapasem x4 na rozruch. Większe rolety na tarasie, 400W, wymagają 2,5 mm².

Dopasuj do specyfikacji: sprawdź tabliczkę silnika pod obciążeniem nominalnym i maksymalnym. Przy Wi-Fi sterowniki pobierają <1W w standby, ale ruch to pełna moc. Grupuj max 5 rolet po 150W na obwód 16A.

Wykres mocy vs zalecany przekrój pokazuje, jak unikać strat:

Przy dłuższych trasach używaj wzoru spadku: ΔU = 2 * ρ * L * I / S, gdzie ρ=0,017 dla miedzi. To zapewnia płynny ruch bez szarpania. Testuj pod obciążeniem po instalacji.

Dla silników tubowych Somfy czy Nice moc podana w Nm - przelicz na W mnożąc przez obroty. Zawsze bierz 20% więcej, by roleta radziła z wiatrem.

Pytania i odpowiedzi: jaki kabel do rolet zewnętrznych

• Jaki kabel wybrać do rolet zewnętrznych?

  Najlepiej standardowy przewód jednofazowy 230V z domowej sieci - to proste i niezawodne rozwiązanie. Nie musisz kombinować z bateriami czy solarnymi panelami, bo zwykły kabel jak do ładowarki wystarczy, by rolety śmigały bez problemu.

• Jaki przekrój i liczba żył w kablu do rolet?

  Idź w przekrój 1,5 mm² i trzy żyły: faza (L), neutralny (N) plus uziemienie (PE). To optimum dla silników rolet o mocy 100-300W - nie za cienki, żeby nie spadało napięcie na dłuższych trasach, i bezpieczne jak cholera.

• Czy kabel do rolet zewnętrznych musi być odporny na pogodę?

  Tak, bo rolety wiszą na zewnątrz - wybierz YDYp lub podobny z izolacją PVC, najlepiej w rurce ochronnej przed UV i wilgocią. Montaż w tynku czy peszlu i zero wpadek z korozją czy zwarciami po deszczu.

• Ile zapasu kabla zostawić przy rolecie zewnętrznej?

  Zostaw zawsze 50 cm luzu przy mechanizmie rolety - to ratuje skórę przy podłączaniu, zwłaszcza jak coś się przesunie podczas montażu. Lepiej więcej niż za mało, bo poprawki to koszmar.

• Czy 230V z domowej sieci wystarczy do zasilania rolet?

  Absolutnie tak - domowa instalacja ma mocy z nawiązką na otwieranie i zamykanie kilku rolet naraz. Silniczki ciągną max 300W, więc zero obaw o przeciążenia, a sterowanie pilotem czy appką działa gładko.

• Kiedy montować kabel do rolet zewnętrznych?

  Zrób to z wyprzedzeniem, najlepiej przed samym wstawianiem rolet - wkładasz przewód w ścianę czy peszel rok wcześniej, a rolety podłączasz na ostatnią chwilę. Zero stresu i pełna elastyczność.
