Protokół sprawdzenia światłowodu: wzór i kroki

Jeśli kiedykolwiek odbierałeś instalację światłowodową i martwiłeś się, czy parametry optyczne naprawdę spełniają normy, wiesz, jak frustrujące bywa odkrywanie usterek po fakcie. Protokół sprawdzenia światłowodu to kluczowy dokument, który weryfikuje tłumienie, straty i długość traktu, zapewniając bezawaryjną sieć. W tym artykule omówimy jego znaczenie dla odbioru robót, niezbędne narzędzia i kroki od wizualnej inspekcji po analizę śladu OTDR z pełną dokumentacją, byś mógł stworzyć własny wzór protokołu krok po kroku.

• Znaczenie protokołu w sieciach światłowodowych
• Narzędzia do sprawdzenia światłowodu
• Wizualna inspekcja światłowodu
• Czyszczenie konektorów światłowodowych
• Pomiar strat wtrąceniowych IL światłowodu
• Pomiary OTDR w protokole światłowodu
• Analiza śladu OTDR i dokumentacja
• Pytania i odpowiedzi: Protokół sprawdzenia światłowodu

Znaczenie protokołu w sieciach światłowodowych

Protokół sprawdzenia światłowodu stanowi podstawę odbioru instalacji, potwierdzając, że parametry optyczne mieszczą się w normach i budżecie linki. Bez niego ryzykujesz ukryte defekty, które powodują przerwy w transmisji danych i kosztowne naprawy. Dokument ten rejestruje tłumienie na całej długości traktu, straty w spawach i konektorach oraz margines mocy, co umożliwia traceability przez lata eksploatacji. Regularne stosowanie protokołu minimalizuje przestoje, chroniąc przed stratami finansowymi w firmach telekomunikacyjnych.

W ramach odbioru wykonanych robót protokół służy jako dowód zgodności z projektem i normami branżowymi. Zawiera on wyniki pomiarów, które weryfikują, czy instalacja światłowodowa osiąga zakładane parametry, takie jak maksymalne tłumienie poniżej 0,25 dB/km. To narzędzie prawne, niezbędne przy sporach z wykonawcami lub audytach. Dzięki niemu inwestor zyskuje pewność, że sieć optyczna działa optymalnie od pierwszego dnia.

Protokół integruje dane z różnych testów, tworząc spójny obraz stanu instalacji. Pozwala na wczesne wykrycie anomalii, jak nadmierne straty w zgięciach kabla, zanim wpłyną na jakość sygnału. W sieciach o wysokiej dostępności, takich jak centra danych, taki dokument zapobiega awariom kaskadowym. Jego struktura powinna być standaryzowana, by ułatwić porównania między projektami.

Zobacz także: Jak prawidłowo podłączyć światłowód do telewizora - Kompletny przewodnik

Narzędzia do sprawdzenia światłowodu

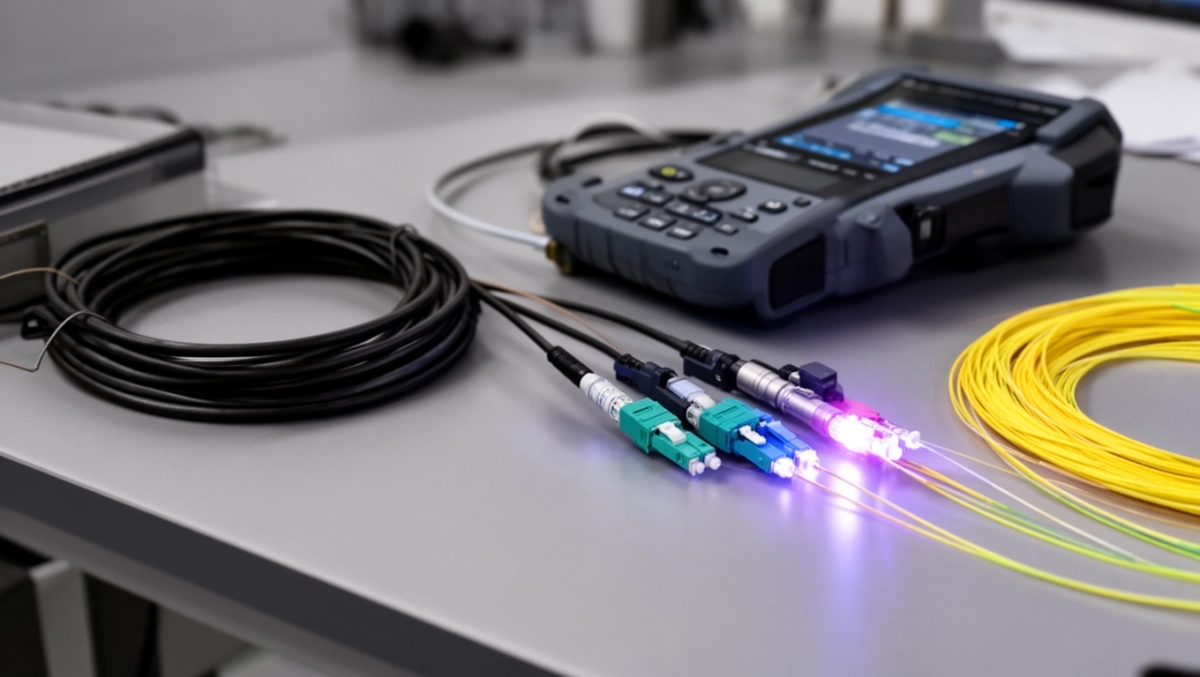

Podstawowym urządzeniem w protokole jest miernik mocy optycznej OLP, który mierzy straty wtrąceniowe z precyzją 0,01 dB. Reflektometr OTDR skanuje trakt światłowodowy, lokalizując zdarzenia z dokładnością do metra. Mikroskop inspekcyjny ocenia czystość i stan powierzchni konektorów w powiększeniu 400x. Zestawy czyszczące uzupełniają arsenał, zapewniając powtarzalne wyniki pomiarów.

OLP działa na długościach fal 1310 nm i 1550 nm, symulując rzeczywiste warunki pracy sieci. OTDR generuje impuls laserowy i analizuje odbicia, tworząc ślad graficzny traktu. Mikroskopy z kamerą cyfrową przechowują zdjęcia end-face konektorów do protokołu. Wybór kalibrowanych narzędzi zgodnych z IEC 61280 gwarantuje wiarygodność danych.

• Miernik OLP: pomiar IL i mocy optycznej.
• OTDR: detekcja przerw, spawów i tłumienności.
• Mikroskop: inspekcja wizualna zanieczyszczeń.
• Zestawy czyszczące: chusteczki, spirytus izopropylowy.

Integracja tych narzędzi w protokole pozwala na kompleksową weryfikację. Przed pomiarem zawsze sprawdzaj kalibrację, by uniknąć błędów systematycznych. Nowoczesne modele oferują interfejsy USB do eksportu danych bezpośrednio do szablonu protokołu.

Zobacz także: Polski Światłowód Otwarty (PŚO) Cennik 2025

Wizualna inspekcja światłowodu

Pierwszy etap protokołu to dokładna wizualna ocena kabla światłowodowego na uszkodzenia mechaniczne, takie jak pęknięcia osłon czy zgięcia poniżej promienia 10D. Sprawdź trasę prowadzenia, szukając śladów nacisku lub wilgoci, które wpływają na tłumienie. Konektory obejrzyj pod kątem rys i zabrudzeń, dokumentując zdjęcia w protokole. Ta inspekcja zapobiega 30% potencjalnych usterek bez użycia sprzętu pomiarowego.

Użyj latarki i lupy do wykrycia mikropęknięć w powłoce kabla. W szafach rozdzielczych sprawdź etykietowanie i napięcia linek. Anomalie, jak odbarwienia, sygnalizują degradację polimeru. Zapisz wszystkie obserwacje z datą i podpisem technika.

Kryteria akceptacji wizualnej

• Brak widocznych uszkodzeń mechanicznych.
• Oświetlenie traktu światłem widzialnym bez przerw.
• Prawidłowe mocowanie i ochrona kabla.

Inspekcja wizualna ustala bazę dla dalszych testów, eliminując ewidentne defekty. Czasem wystarczy to do wstępnej akceptacji krótkich traktów.

Czyszczenie konektorów światłowodowych

Czyszczenie konektorów to obowiązkowy krok przed każdym pomiarem, bo zanieczyszczenia powodują 90% fałszywych strat. Użyj specjalistycznych chusteczek bezpyłowych nasączonych alkoholem izopropylowym 99%. Delikatnie przetrzyj ferrulę ruchem okrężnym, unikając dotyku palcami. Powtórz inspekcję mikroskopem, by potwierdzić czystość klasy 1 według IEC 61300-3-35.

Po czyszczeniu sprawdź end-face pod kątem smugi lub pyłu. Włókna APC wymagają szczególnej ostrożności, by nie uszkodzić kąta 8 stopni. Zawsze używaj nowych chusteczek na każdy konektor. Ten proces powtarzaj między pomiarami IL i OTDR.

• Krok 1: Odłącz konektor i dmuchnij sprężonym powietrzem.
• Krok 2: Przetrzyj chusteczką w jednym kierunku.
• Krok 3: Inspekcja mikroskopem – brak defektów.
• Krok 4: Ponowne podłączenie z niskim naciskiem.

Czyste konektory zapewniają dokładne wyniki, kluczowe dla protokołu odbioru. Pominięcie tego kroku podważa wiarygodność całego dokumentu.

Regularne czyszczenie przedłuża żywotność złącz, redukując straty o 0,5 dB na zabrudzonym ferrule.

Pomiar strat wtrąceniowych IL światłowodu

Pomiar IL (insertion loss) przeprowadź metodą dwukierunkową na falach 1310 nm i 1550 nm zgodnie z IEC 61280-4-1. Podłącz źródło światła do jednego końca, miernik OLP do drugiego, notując referencyjną moc. Zamień końce i oblicz średnią strat, wliczając konektory. Akceptowalny poziom to poniżej 0,3 dB na złącze i 0,2 dB/km dla kabla.

Ustaw sprzęt na tryb CWDM lub DWDM, w zależności od sieci. Dokumentuj temperaturę i wilgotność, bo wpływają na wyniki. Porównaj z budżetem linki, by potwierdzić margines powyżej 3 dB. Powtórz pomiar po czyszczeniu dla weryfikacji.

Wyniki wpisuj do protokołu z błędem pomiaru. Ta metoda daje najdokładniejszą ocenę end-to-end.

Pomiary OTDR w protokole światłowodu

OTDR wysyła impuls o szerokości 5-100 ns, analizując backscattering i refleksje Fresnela. Ustaw parametry: zasięg 50 km, indeks refrakcji 1,468 dla SMF-28. Skanuj w obu kierunkach, by zlokalizować zdarzenia jak spawy czy przerwy z precyzją 1 m. Ślad OTDR wizualizuje tłumienność 0,19 dB/km na 1550 nm.

Dla krótkich traktów użyj dead zone poniżej 1 m. Identyfikuj ghosting i dostosuj PRR. Pomiar potwierdza długość traktu z błędem 0,5 m/km. Zawsze kalibruj przed testem referencyjnym.

• Zasięg: dostosowany do długości kabla + 20%.
• Impuls: dłuższy dla słabszych zdarzeń.
• Kierunki: forward i backward dla średniej.

Test OTDR to serce protokołu, ujawniając ukryte defekty nie widoczne w IL.

Analiza śladu OTDR i dokumentacja

Analiza śladu OTDR zaczyna się od identyfikacji zdarzeń: pik refleksji na konektorach, spadki na spawach. Mierz tłumienność segmentów, porównując z normą 0,05 dB na spaw. Weryfikuj długość traktu i margines mocy w budżecie linki. Anomalie jak giełdy powyżej 0,1 dB sygnalizują problemy.

Dokumentuj wykresy OTDR z adnotacjami zdarzeń w protokole. Dołącz tabelę wyników IL, zdjęcia konektorów i dane środowiskowe. Podpisy technika i klienta potwierdzają odbiór. Checklistę błędów – jak pominięta inspekcja czystości – włącz na końcu.

Użyj oprogramowania OTDR do eksportu PDF z automatyczną analizą. Protokół powinien być cyfrowy, z metadanymi dla archiwizacji. To umożliwia przyszłe porównania i diagnostykę.

Pytania i odpowiedzi: Protokół sprawdzenia światłowodu

• Co zawiera protokół sprawdzenia światłowodu?

  Protokół sprawdzenia światłowodu to dokumentacja wyników weryfikacji parametrów optycznych instalacji, w tym pomiarów tłumienia, strat wtrąceniowych na długościach fal 1310 nm i 1550 nm, długości traktu, analizy śladu OTDR z identyfikacją zdarzeń jak refleksje i spawy, wizualnej inspekcji konektorów oraz marginesu mocy zgodnie z budżetem linki. Zawiera wykresy OTDR, pomiary i checklistę, zapewniając traceability w ramach odbioru robót.

• Jakie narzędzia są niezbędne do protokołu sprawdzenia światłowodu?

  Podstawowe narzędzia to miernik mocy optycznej (OLP) do pomiaru strat wtrąceniowych, reflektometr OTDR do lokalizacji usterek z dokładnością do metra, mikroskop inspekcyjny do weryfikacji czystości konektorów oraz zestawy czyszczące z chusteczkami i alkoholem izopropylowym. Sprzęt musi być skalibrowany zgodnie z normą IEC 61280-4-1.

• Jak krok po kroku przeprowadzić protokół sprawdzenia światłowodu?

  1. Wizualna inspekcja kabla na uszkodzenia mechaniczne. 2. Czyszczenie konektorów specjalistycznymi chusteczkami i alkoholem izopropylowym. 3. Pomiar strat wtrąceniowych na 1310 nm i 1550 nm. 4. Test OTDR z analizą śladu pod kątem przerw, zgięć i spawów. 5. Weryfikacja długości kabla i marginesu mocy. 6. Dokumentacja wyników z wykresami w protokole.

• Jak uniknąć najczęstszych błędów w protokole sprawdzenia światłowodu?

  Najczęstsze błędy to pominięcie inspekcji czystości konektorów (90% usterek) i niewłaściwa kalibracja sprzętu. Unikaj ich stosując checklistę: zawsze czyść konektory przed pomiarem, kalibruj narzędzia, regularnie sprawdzaj światłowody, by zapobiegać awariom i przestojom sieci.
