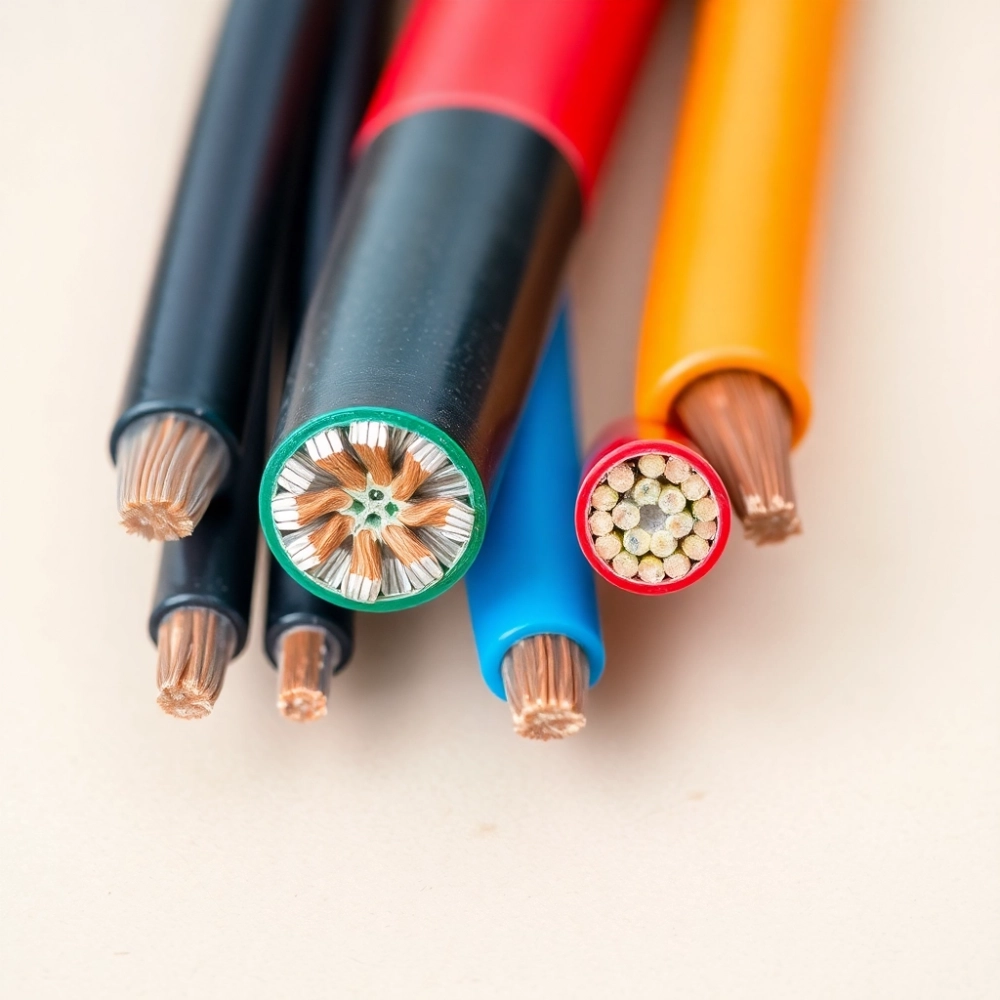

Przekroje Kabli Elektrycznych: Dobór i Tabela

Remontujesz mieszkanie i stoisz przed wyborem kabli elektrycznych? Zbyt cienki przewód może stopić izolację pod obciążeniem, a za gruby podniesie koszty bez powodu. W tym tekście wyjaśnię, jak dobierać przekroje do oświetlenia i gniazdek, jakie są standardowe wartości i co wpływa na obciążalność, byś uniknął błędów zagrażających bezpieczeństwu bliskich.

• Przekroje przewodów instalacyjnych
• Standardowe przekroje przewodów elektrycznych
• Przekrój przewodów w obwodach oświetlenia
• Przekrój przewodów w obwodach gniazdkowych
• Dobór przekroju kabla do obciążenia
• Czynniki wpływające na przekrój przewodu
• Błędy w doborze przekrojów kabli
• Pytania i odpowiedzi o przekroje kabli elektrycznych

Przekroje przewodów instalacyjnych

W instalacjach domowych przekrój przewodu określa jego zdolność do przenoszenia prądu bez przegrzewania. Norma PN-HD 60364-5-52 wyznacza minimalne wartości, zapewniając zgodność z przepisami. Dobry wybór zapobiega spadkom napięcia i awariom. W budynkach mieszkalnych stosuje się przewody miedziane o niskiej rezystancji. Projektant uwzględnia tu obciążenie przewidywane na lata.

Przekrój mierzy się w milimetrach kwadratowych i podaje dla każdej żyły. W przewodzie YDYp 3x2,5 mm² każda żyła ma 2,5 mm². Izolacja z PVC chroni przed wilgocią i uszkodzeniami mechanicznymi. Montaż w rurkach lub tynku wymaga uwzględnienia temperatury otoczenia. Bezpieczeństwo zależy od precyzyjnego obliczenia.

W przypadku dłuższych tras przewody o mniejszym przekroju powodują większe straty napięcia. Norma zaleca spadek nie większy niż 5% w obwodzie. Dlatego w dużych domach stosuje się grubsze żyły na odcinkach głównych. Elektryk mierzy drogę i dobiera parametry.

Standardowe przekroje przewodów elektrycznych

Normy definiują przekroje od 0,5 mm² do 500 mm², ale w praktyce domowej dominują wybrane wartości. Najczęściej spotykane to 1 mm², 1,5 mm² i 2,5 mm² dla obwodów odbiorczych. Większe, jak 4 mm² czy 6 mm², idą do rozdzielni i kuchni. Pełna skala obejmuje: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50 mm².

Dane z normy PN-HD 60364 dla miedzi w temperaturze 25°C. Więcej szczegółów w sekcji http://ite.org.pl poświęconej Elektryce.

W przypadku instalacji podtynkowych kable YDY montuje się płasko lub w pętli. Przekrój 1,5 mm² wystarcza na oświetlenie, ale gniazdka wymagają więcej. Zawsze sprawdzaj etykiety producentów pod kątem klasy izolacji.

Przekrój przewodów w obwodach oświetlenia

Do oświetlenia w domach stosuje 1,5 mm² jako standard. Przewód przenosi do 16 A, co wystarcza na kilkadziesiąt punktów świetlnych LED. W przypadku żarówek starszego typu obciążenie rośnie, ale LED-y oszczędzają miejsce. Obwód zabezpiecza wyłącznik 10 A.

Dla sufitowych szyn i taśm LED czasem wystarcza 0,75 mm², lecz norma zaleca 1 mm² minimum. W wysokich pomieszczeniach długość kabla wpływa na spadek napięcia. Elektryk oblicza sumę mocy opraw.

W instalacji inteligentnej z dimmerami przekrój pozostaje ten sam, ale liczy się kompatybilność. Grupowanie obwodów oświetleniowych upraszcza sterowanie.

Przekrój przewodów w obwodach gniazdkowych

Gniazdka siłowe wymagają 2,5 mm², przenoszącego 21 A. To wystarcza na czajnik, odkurzacz czy ładowarki. Obwód na 16 A z wyłączeniem różnicowym. W kuchni i łazience stosuje się dedykowane linie.

W przypadku ciągłej pracy urządzeń jak lodówka, przekrój 2,5 mm² minimalizuje nagrzewanie. Dla prądu 20 A norma dopuszcza, lecz z marginesem bezpieczeństwa. Montaż w pętli pozwala na elastyczność.

Podłogowe gniazdka w salonach też na 2,5 mm². Zawsze oddziel obwody gniazdkowe od oświetlenia.

Dobór przekroju kabla do obciążenia

Oblicz prąd: I = P / U, gdzie P to moc w watach, U=230 V. Dla 3 kW: I=13 A, więc 1,5 mm². Dodaj 20% zapasu. Norma podaje kable prądowe dla sposobu układania B1 lub B2.

Użyj wzoru na spadek napięcia: ΔU = 2 * L * ρ * I / S, gdzie L-długość, ρ-rezystywność miedzi, S-przekrój. Dla 50 m i 10 A na 1,5 mm² spadek ok. 3%.

W praktyce tabela norm upraszcza: dla 2,5 mm² do 3680 W ciągłej mocy.

Czynniki wpływające na przekrój przewodu

Długość trasy zwiększa rezystancję, wymuszając grubszy przewód. Temperatura otoczenia powyżej 30°C derating o 10-20%. Grupowanie kabli w kanale redukuje obciążalność o 20%.

• Sposób montażu: natynka vs podtynkowa
• Rodzaj izolacji: PVC czy XLPE
• Przewód jedno- czy wielożyłowy
• Obciążenie szczytowe vs ciągłe

W przypadku wilgotnych pomieszczeń stosuj przewody z podwójną izolacją.

Błędy w doborze przekrojów kabli

Najczęstszy to zbyt cienki przewód w gniazdkach, prowadzący do przegrzania. W instalacji domowej 1 mm² na gniazdka kończy się spadkiem mocy. Ignorowanie długości powoduje migotanie świateł.

W drugim przypadku montaż bez projektu – brak podziału obwodów. Norma wymaga osobnych linii dla kuchni. Brak zabezpieczeń różnicowych potęguje ryzyko.

Trzeci błąd: pomijanie deratingu przy wielu kablach obok siebie. W rozdzielni przekrój wejściowy musi być większy niż sumy odgałęzień.

Pytania i odpowiedzi o przekroje kabli elektrycznych

• Jakie są standardowe przekroje przewodów elektrycznych stosowane w instalacjach domowych?

  W instalacjach domowych i mieszkaniowych najczęściej stosuje się przewody o przekroju 1,5 mm² i 2,5 mm². Standardowe przekroje żył przewodów obejmują wartości: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500 mm², ale tylko wybrane są używane na szerszą skalę w praktyce.

• Dlaczego właściwy dobór przekroju kabla jest kluczowy dla instalacji elektrycznej?

  Prawidłowy przekrój zapewnia bezpieczeństwo, efektywność i bezawaryjność instalacji. Od niego zależy obciążalność przewodów ukrytych w ścianach. Zbyt cienkie przewody przy nadmiernym obciążeniu przegrzewają się, co prowadzi do awarii, a w skrajnych przypadkach do pożaru.

• Jakie czynniki decydują o wyborze przekroju przewodu?

  Wybór zależy od obciążenia obwodu, jego przeznaczenia (oświetlenie, gniazda, sprzęt AGD) oraz zgodności z normami. Dobór odbywa się na etapie projektowania przez wykwalifikowanego specjalistę, co minimalizuje ryzyko błędów.

• Jakie są najczęstsze błędy w doborze przekrojów kabli elektrycznych?

  Najczęstszym błędem jest montaż zbyt cienkich przewodów, co powoduje przegrzewanie i awarie. Inwestorzy często pomijają zlecenie projektu specjaliście, ryzykując niezgodność z normami i zagrożenia bezpieczeństwa.
